Трансформатор тока Shelly 120A для Pro 3EM

Разъёмный трансформатор тока 120 A с ферритовым сердечником и кабелем 650 мм. Аксессуар для трёхфазного счётчика Shelly Pro 3EM, защёлкивается на проводе без разрыва линии.

Разъёмный датчик тока, защёлкивается без разрыва кабеля
Ток нагрузки до 120 A на канал, коэффициент 3000/1
Предназначен только для трёхфазного счётчика Shelly Pro 3EM

Цена по запросу

Доставка завтра по Кишинёву

Помощь с выбором Посмотреть в шоуруме · Кишинёв

SKU: SHELLY-CT-120A-PRO-3EM
Гарантия: 24 месяца
Доставка: завтра по Кишинёву

Что это, для кого и что умеет

Об этом товаре

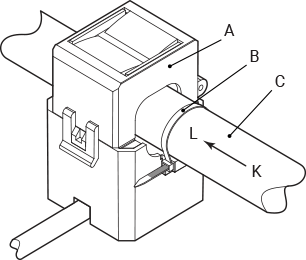

Shelly 120A Current Transformer — это разъёмный (split-core) трансформатор тока, который применяется вместе с трёхфазным счётчиком энергии Shelly Pro 3EM. Сам клещевой датчик не имеет ни Wi-Fi, ни Bluetooth: измерение и передача данных выполняются счётчиком Pro 3EM, к которому он подключается.<br><br>Корпус с защёлкой раскрывается, надевается на фазный проводник диаметром до 15 мм и фиксируется без винтов и без разрыва кабеля. Коэффициент трансформации 3000/1 и ферритовый сердечник позволяют измерять ток нагрузки до 120 A на канал.<br><br>Кабель длиной 650 мм оканчивается 2-контактным разъёмом MX3.0-2x1Y, который подключается к соответствующему входу счётчика Pro 3EM. Для трёхфазного учёта на один счётчик ставят три таких датчика — по одному на каждую фазу.

Доставка
Бесплатно от 1500 MDL
Возврат
30 дней на возврат
Гарантия
24 месяца

15+проектов сдано300+устройств установлено3 годаопыта local-firstКишинёвшоурум Columna 153Записаться в шоурум →

Где работает

Сценарии применения

В доме под Кишинёвом владелец видит реальное потребление L1, L2 и L3 и выявляет перекос фаз

Три CT 120A на Pro 3EM измеряют ток по каждой фазе ввода

Небольшой магазин контролирует, чтобы суммарная нагрузка не превышала выделенную мощность

Датчик на вводном проводнике отслеживает пиковую мощность

Мастерская ведёт учёт киловатт-часов по каждой фазе оборудования через приложение Shelly

Помесячный учёт по фазам для распределения затрат

Для мастера

Технические характеристики

полная спецификация · схема · паспорт

Питание

Rated primary current: 120 A
Transformation ratio: 3000/1
Electrical strength: 3000 VAC / 60 s

Физические характеристики

Core type: Split-core ferrite
Conductor aperture: 15 mm
Dimensions: 45x40x36 mm
Weight with cable: 75 g

Подключение

Cable length: 650 mm
Connector: MX3.0-2x1Y 2-pin
Compatible meter: Shelly Pro 3EM

Окружающая среда

Operating temperature: -10...50 °C
Humidity: 0...80 % RH
Max altitude: 2000 m

Полный Datasheet устройства

Поддержка

Частые вопросы

С каким устройством Shelly работает этот трансформатор тока?
CT 120A предназначен только для трёхфазного счётчика энергии Shelly Pro 3EM. Он подключается ко входу счётчика 2-контактным разъёмом MX3.0-2x1Y и не работает как самостоятельное устройство.
Есть ли у него Wi-Fi или Bluetooth?
Нет. Клещевой датчик — это пассивный аксессуар без радиомодуля. Измерение, расчёт мощности и связь с приложением Shelly выполняет счётчик Pro 3EM, к которому он подключён.
Сколько датчиков нужно для трёхфазного учёта?
Для полноценного трёхфазного учёта нужны три CT 120A на один Pro 3EM — по одному на фазы L1, L2 и L3. Один датчик измеряет только одну фазу.
Какой максимальный ток он измеряет и какой диаметр кабеля принимает?
Трансформатор измеряет ток нагрузки до 120 A на канал при коэффициенте 3000/1. Отверстие под проводник имеет диаметр 15 мм.
Нужно ли разрывать линию для установки?
Нет. Благодаря разъёмной конструкции корпус раскрывается и надевается на проводник без разреза кабеля. Монтаж в щите под напряжением должен выполнять квалифицированный электрик.
Какой длины кабель и где можно размещать датчик?
Кабель длиной 650 мм оканчивается разъёмом MX3.0-2x1Y. Датчик работает при -10...50 °C и влажности до 80 %, поэтому его размещают внутри щита, защищённого от прямых осадков.
